Je wilt een nieuw thuisnetwerk aanleggen of de bestaande netwerk bekabeling vervangen. De tijd van plastic kabelgoten op de plinten is voorbij en je maakt er écht werk van. De nieuwe kabel moet door wand, vloer of plafond netjes weggewerkt worden. En omdat de opening in de wand zo klein mogelijk moet zijn, kies je voor kabel op rol. Deze kabel heeft namelijk nog geen connectoren. Je hoeft dus alleen rekening te houden met de diameter van de kabel en niet met de veel bredere stekker. En nadat je de kabel van A naar B hebt getrokken, werk je de kabel af met connectoren. In dit blog lees je:
- welk kabeltype je nodig hebt,
- wat je allemaal nodig hebt om een utp-kabel te maken en
- hoe je in 5 eenvoudige stappen een utp-kabel aansluit.
Direct aan de slag?
Weet je al precies wat je nodig hebt? Kies dan hier je benodigdheden en ga direct aan de slag.
Welk kabeltype heb ik nodig?
Weet je nog niet welke kabel categorie, materiaal en afscherming je nodig hebt, leggen we je kort uit wanneer je voor welke uitvoering je kiest.
Kabelcategorie kiezen
Je kunt kiezen uit cat5e kabel, cat6 kabel, cat6a kabel, cat7 kabel en cat8 kabels.
Cat 5e en Cat6 kunnen snelheden tot 1000 Mbit/s aan en zijn geschikt voor gigabit netwerken. Echter is de bandbreedte van Cat6 met 250mhz 2,5 keer zo groot als bij Cat5e. Beide kabels zijn geschikt voor thuisnetwerken.
Cat6a en Cat7 zijn met 10.000 Mbit/s geschikt voor 10-Gig netwerken. Terwijl Cat6a een bandbreedte van 500mhz heeft, bied Cat7 600mhz. Cat6a en Cat7 kabels zijn optimaal voor intensief netwerkgebruik van mkb- en grotere bedrijven.
De nieuwste generatie Cat8 ondersteunt snelheden tot 40 Gbit/s met een bandbreedte van 2000mhz. Hierdoor worden zij in grote professionele IT-netwerken gebruikt. Samengevat kun je zeggen: Hoe hoger de categorie des te sneller het dataverkeer en des te meer data tegelijkertijd kunnen worden verwerkt.
Materiaal ader paren
Heb je een keuze gemaakt voor een categorie die bij jouw internetgebruik past, kun je kiezen uit CCA en 100% koper. Hier hebben we het over het materiaal waaruit de kern van de kabel - de aderen - bestaan. Een 100% koperkabel is de beste keuze omdat het minder gevoelig is voor kabelbreuk en netwerk signalen beter geleid. Tevens is een 100% koper kabel geschikt voor PoE.
Soepele of stugge kabel
Voor het afmonteren van een kabel op een connector gebruik je een soepele kabel. Omdat we tegenwoordig "straight" kabels gebruiken, bevestig je de connectoren aan beide kabeluiteinden op dezelfde manier.
Sluit je de kabel aan op een LSA-strook van een wandcontactdoos of patchpanel, heb je een stugge kabel nodig.
En wat kies je als je de kabel aan de ene zijde op een LSA-strook en aan de andere zijde aan een RJ45 stekker wilt aansluiten? In dit geval kies je een stugge kabel en een connector die geschikt is voor stugge kabels. Wij geven bij al onze connectoren aan of ze voor een soepele of stugge kabel geschikt zijn.
Afscherming
Bij een kabel op rol kies je tussen een onafgeschermde (UTP) en afgeschermde (FTP) kabel. De keuze is eenvoudig: Ligt de kabel niet naast een stroom- of coaxkabel en zijn je overige netwerkcomponenten en kabels onafgeschermd, volstaat een UTP-kabel. Zijn je andere netwerkkabels en bijvoorbeeld je patchpanel afgeschermd of weet je het niet zeker, kies je voor een ftp-kabel.
Wat heb je nodig om een internetkabel te maken?
Je hebt volgende onderdelen nodig:

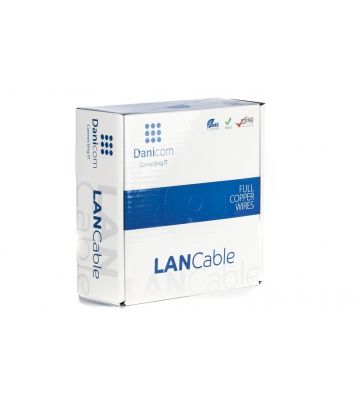

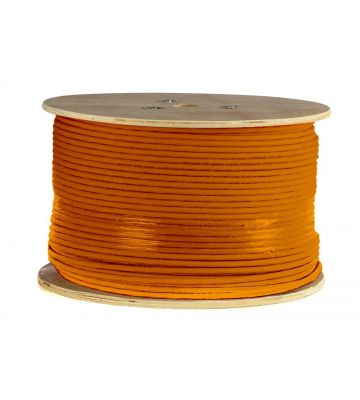

- cat5e kabel op rol of cat6 kabel op rol

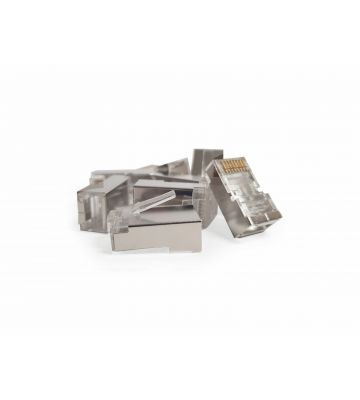

- connectoren
- kabelstripper
- krimptang
- kabeltester

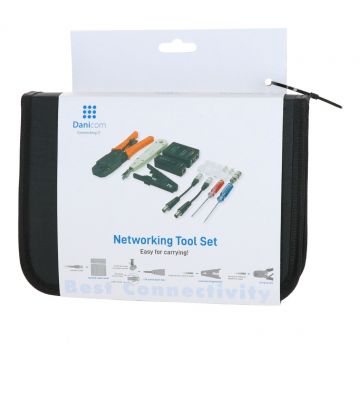

Meest gekozen producten voor het maken van een utp-kabel
Heb je alle benodigdheden? Dan kun je beginnen!
Het stappenplan
Je sluit in 5 eenvoudige stappen een RJ45 stekker aan op een utp-kabel. Hieronder leggen we elke stap duidelijk uit.
- Kabel strippen
- Aders op juiste utp kleurcode leggen
- Knip de aders recht af
- Druk de connector stevig aan
- Kabel testen

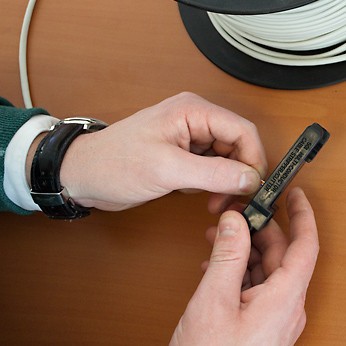

Stap 1: Netwerk kabel strippen

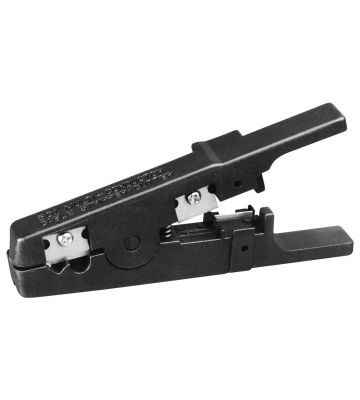

Verwijder de kabelmantel van de netwerkkabel met een striptang. Je ziet nu 4 ader paren: wit-blauw & blauw, wit-oranje & oranje, wit-groen & groen, wit-bruin & bruin.

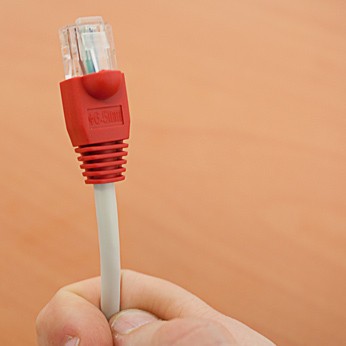

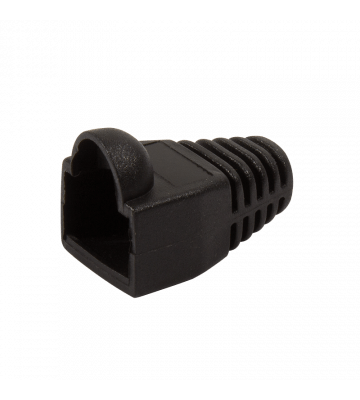

Optie: Wil je een kabeltule aan de kabel bevestigen, schuif je die nu over de kabel, voordat je de connector aanknijpt.

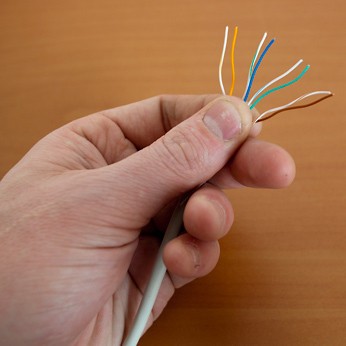

Stap 2: Leg de aders op de juiste volgorde

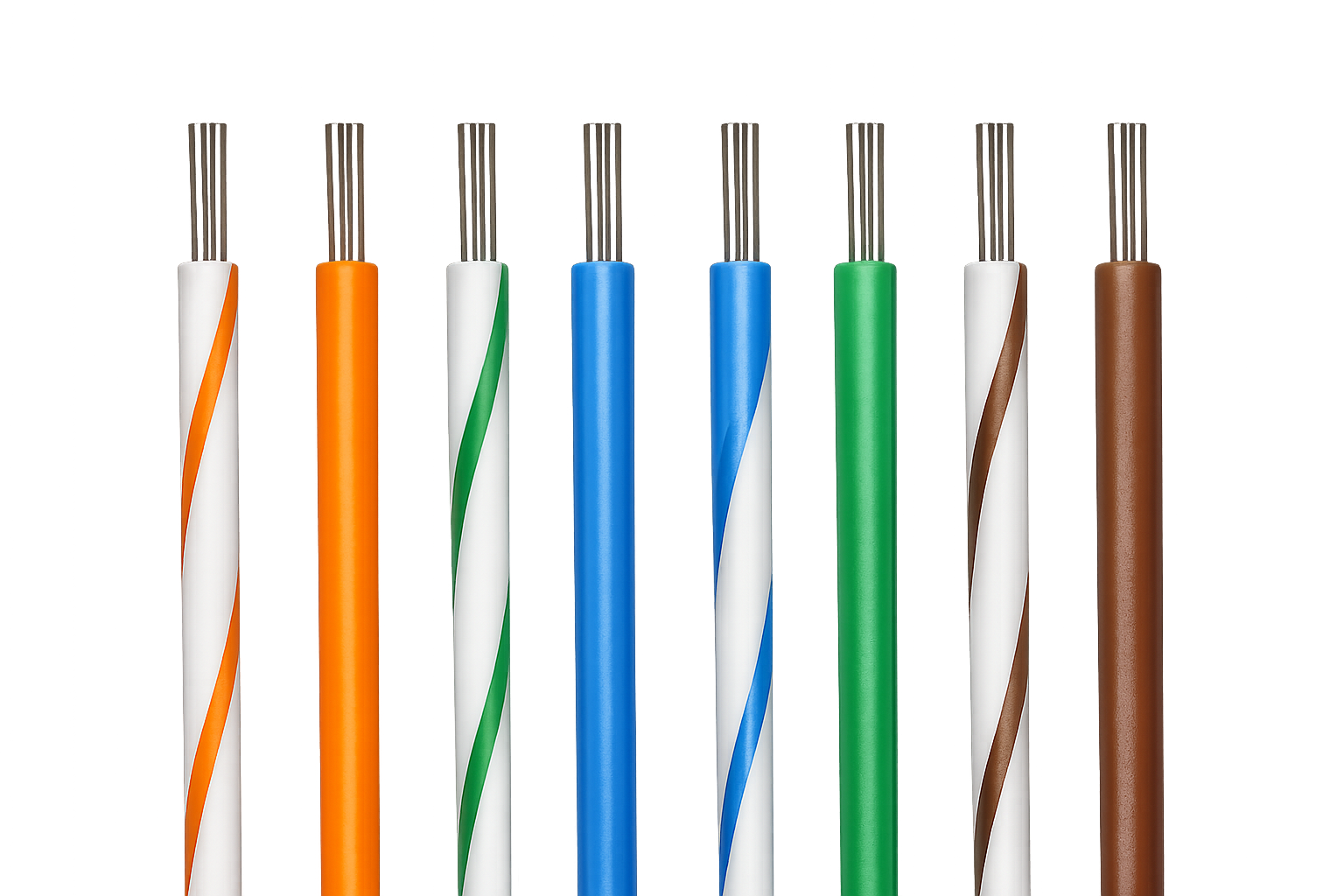

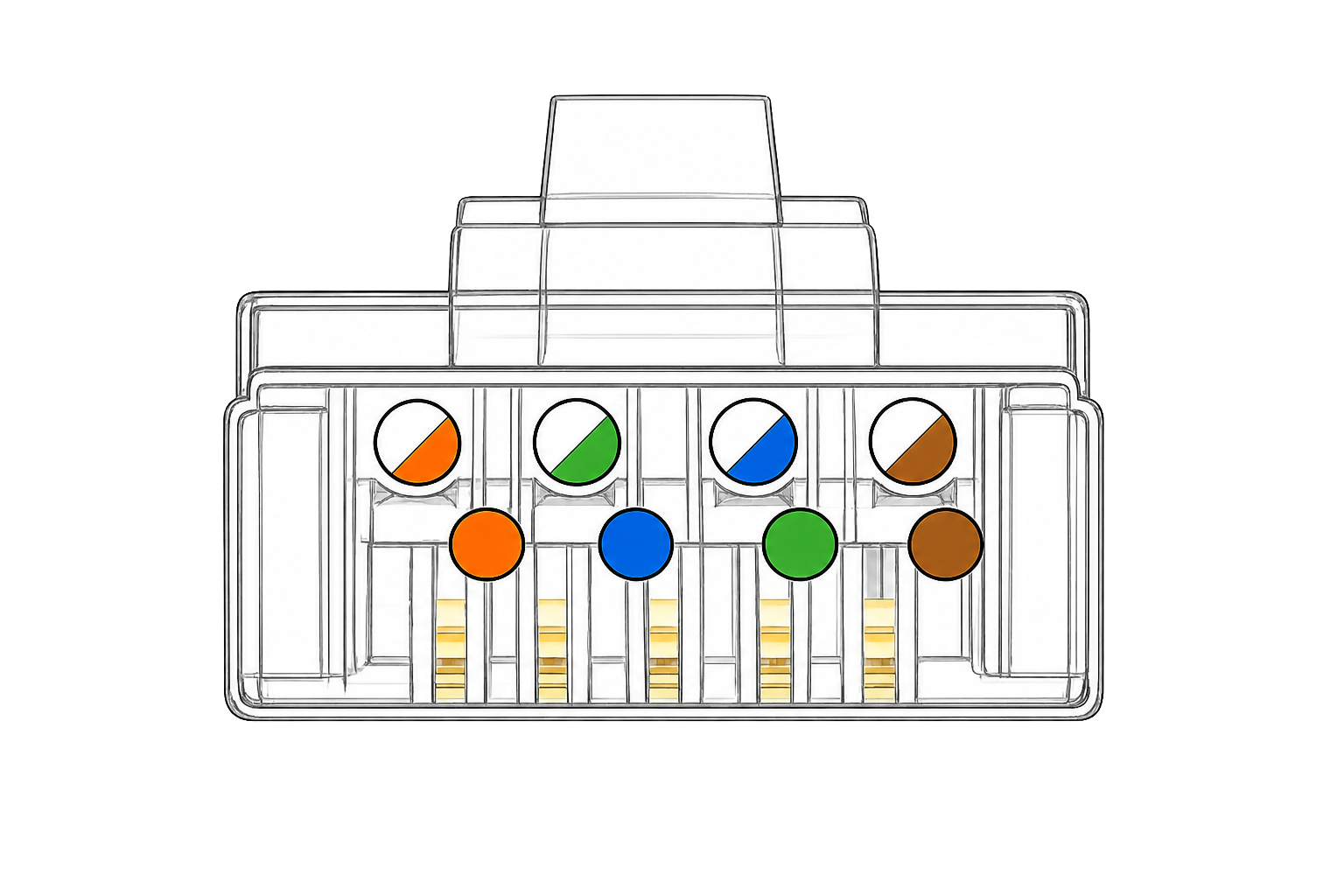

Leg de kabeladers in deze volgorde. Dit is de B-norm (EIA/TIA-568B):
- wit-oranje
- oranje
- wit-groen
- blauw
- blauw-wit
- groen
- bruin-wit
- bruin

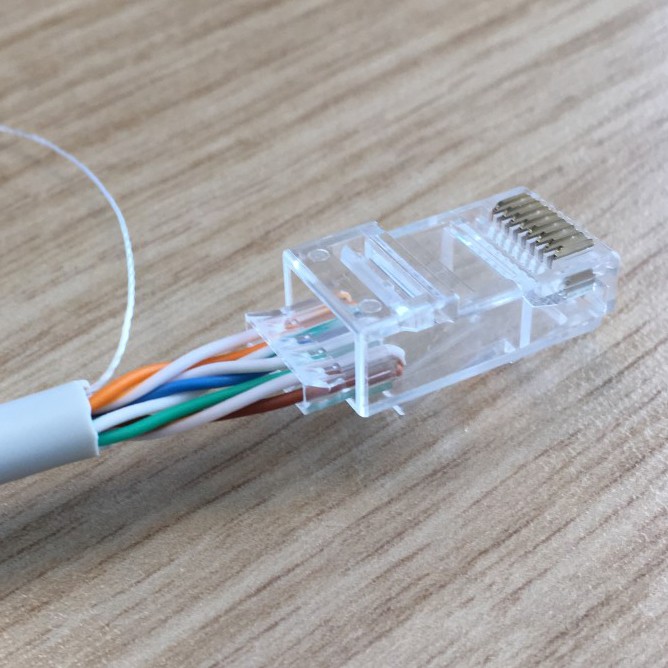

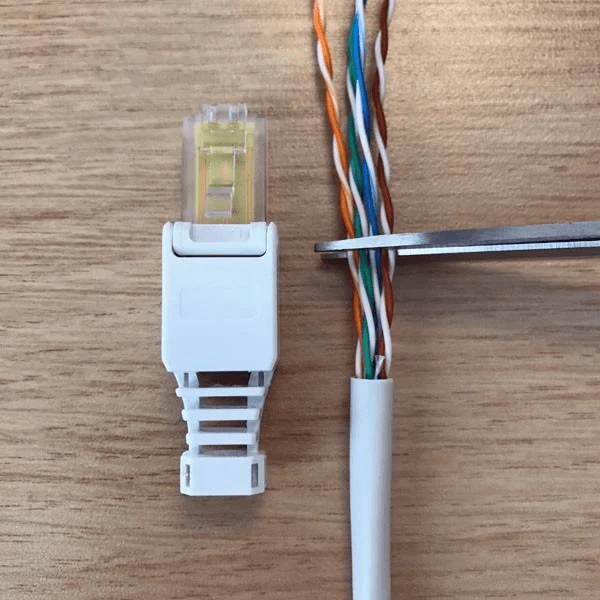

Stap 3: Knip recht af

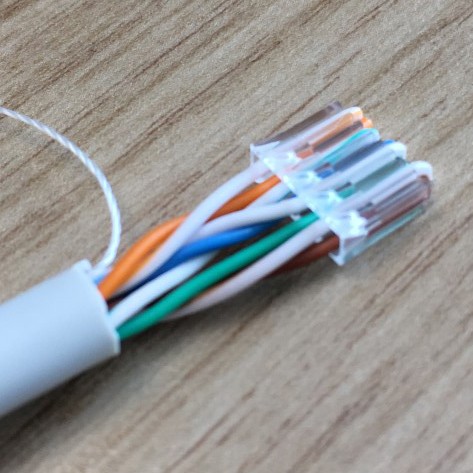

Voordat je de aders in de connector plaatst, knip je de aders recht en allemaal op dezelfde lengte af. Houdt de connector met het lipje naar beneden en schuif de kabels erin.

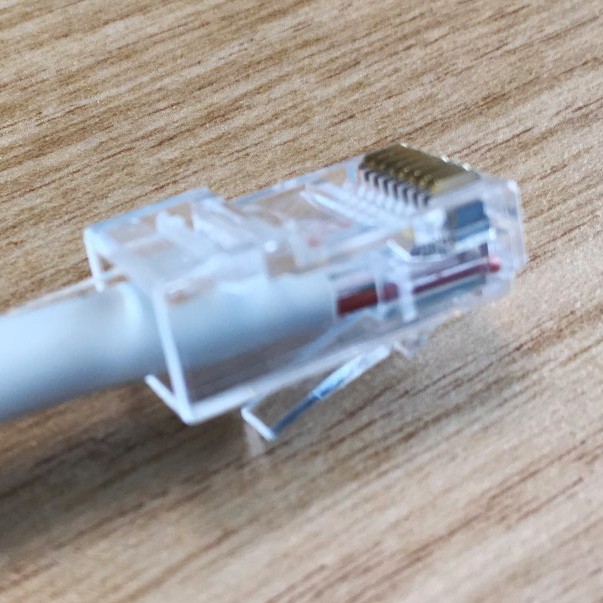

Stap 4: Knijp de connector dicht

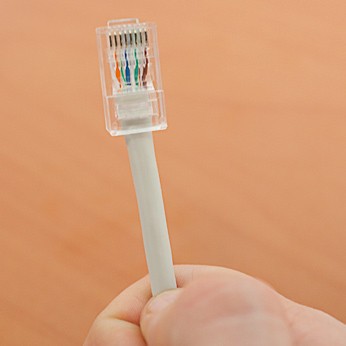

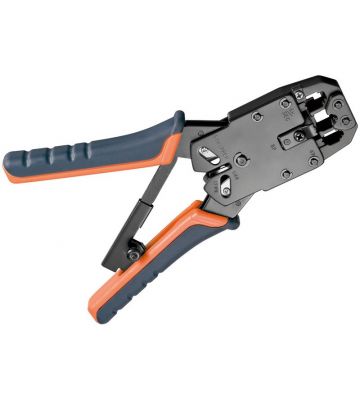

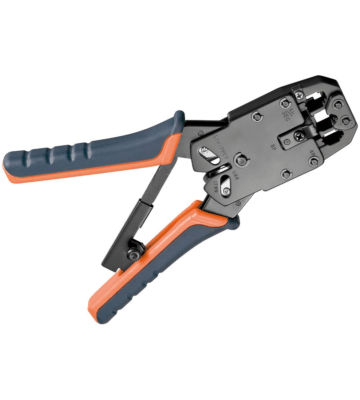

Als je de aders in de goede kleurvolgorde in de connector hebt geplaatst, knijp je de connector met een krimptang aan.
Bevestig je aan de andere kant van de kabel ook een connector, herhaal dan stap 1 tot en met 4 voor de tweede kabeluiteinde.
Stap 5: Kabel testen
Nadat je de connectoren hebt aangesloten, controlleer je of de verbinding tussen kabel en stekker optimaal is. Want alleen dat heb je een sterke en stabile netwerkverbinding. Hiervoor gebruik je een speciale kabeltester. De kabeltester stuurt signalen door de kabel en geeft aan of alle aders correct zijn verbonden. Detecteert de tester een probleem, kun je deze gericht verhelpen. Krijg je geen foutmelding? Dan is je internetkabel nu klaar voor gebruik!
Netwerkkabel aansluiten met hulpstuk

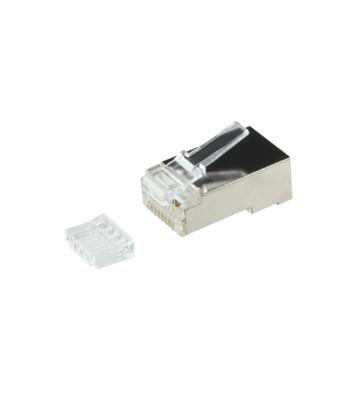

Je kunt ook kiezen voor een connector met hulpstuk. Met dit hulpstuk leg je de aders eenvoudiger op kleurvolgorde. Bij een connector met hulpstuk volg je stap 1 en 2 zoals hierboven beschreven: je stript de kabel en legt de aders in de goede volgorde. Dan doe je het volgende:

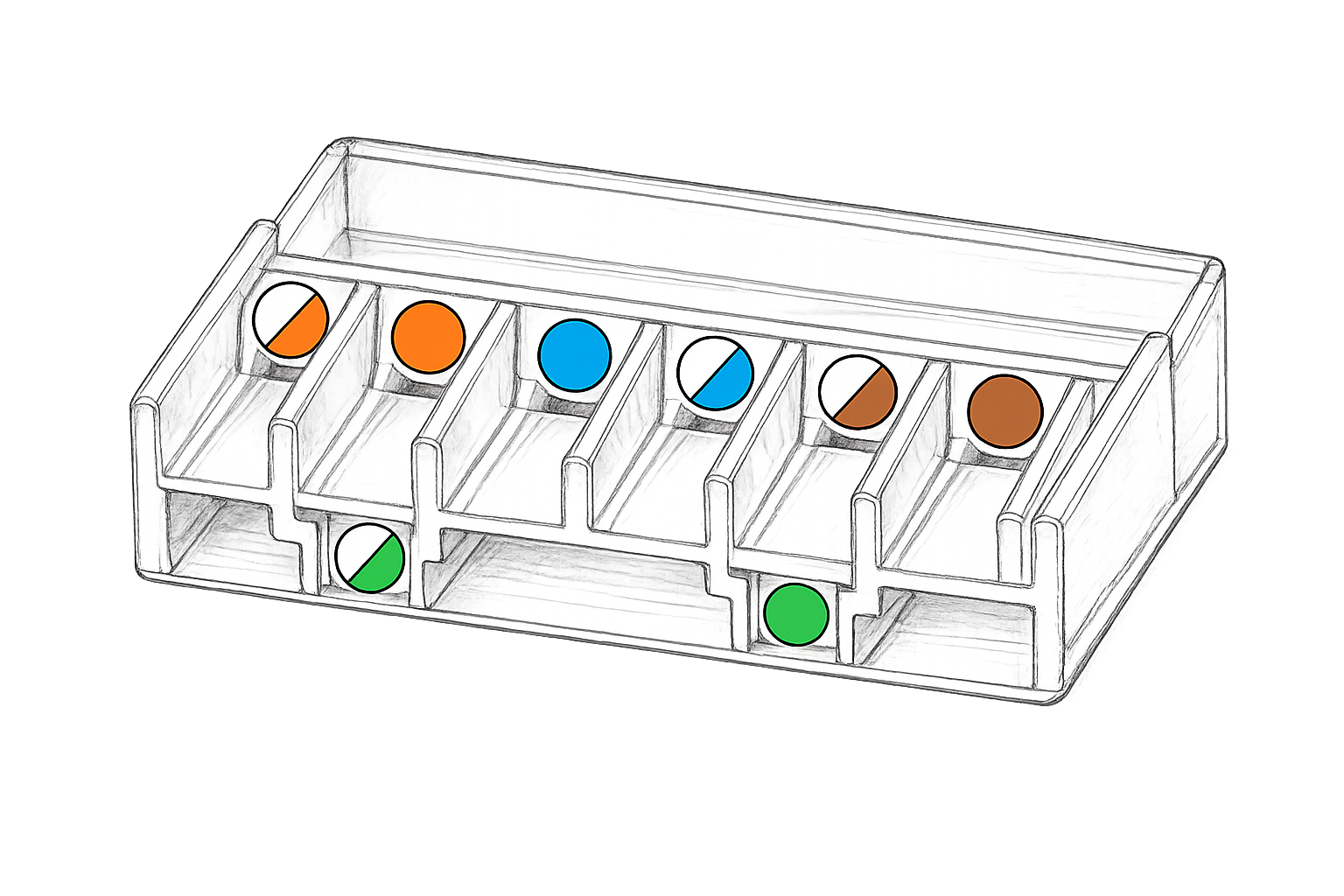

Plaats de aders volgens de kleurvolgorde om het meegeleverde hulpstukje. Der kleurvolgorde is:
- wit-oranje
- oranje
- wit-groen
- blauw
- blauw-wit;
- groen
- bruin-wit
- bruin
Schuif nu het hulpstukje in de connector
Knijp de connector aan met behulp van een krimptang
De netwerkkabel is klaar!
UTP kabel verlengen
Nadat je de internetkabel hebt afgewerkt met een connector, kun je de kabel aansluiten. Maar wat doe je als je na een tijd de internetkabel toch nog een stuk verder wilt leggen? Moet je dan opnieuw een kabel op rol helemaal vanaf het begin verleggen?
Gelukkig niet! Hiervoor gebruik je koppelstukken waarmee je twee RJ11 of RJ45 stekkers met elkaar verbindt. Het koppelstuk heeft twee poorten. In de ene port klik je de connector die je hebt afgemonteerd op de kabel op rol. En in de andere port klik je de patchkabel die met je netwerkapparaat verbonden is. Op deze manier verleng je je utp-kabel eenvoudig.
