Welke kabel moet ik kiezen?

Het oude netwerk kan je huidig internetgebruik niet meer aan: de verbinding hapert tijdens een online werkoverleg en grote bestanden downloaden duurt een eeuwigheid. Als je dit bekend voorkomt, is je netwerk toe aan een upgrade. Of misschien leg je in een nieuw pand voor het eerst een bekabeld netwerk aan. In beide gevallen sta je voor de keuze welke utp kabel je voortaan gaat gebruiken.

Kies je niet-afgeschermde of afgeschermde netwerkkabels? CCA of 100% koper? Soepel of stug? En welke data- en doorvoersnelheid wil je? Klinkt ingewikkeld? Nee hoor! Als je duidelijk hebt waarvoor de internetverbinding wordt gebruikt, vind je makkelijk de beste internet kabel! Na het lezen van dit artikel weet je welke soorten utp-kabels er zijn en wat de beste utp kabel voor jouw specifiek internetgebruik is.

Wil je snel starten met het aanleggen van een netwerk?

Handige snelstart set

Wat is een utp kabel?

Een utp kabel is een netwerkkabel die je gebruikt voor het aanleggen van telefonie- en computernetwerken. UTP is de afkorting voor Unshielded Twisted Pair. De kabel bestaat uit gedraaide aderparen die een standaard kleurcodering hebben. De kleuren zijn belangrijk voor het aansluiten van de kabel aan een stekker of een wandcontactdoos.

De utp-kabel is streng genomen een niet-afgeschermde kabel.  Dat betekent dat de kabel geen afscherming heeft tegen elektromagnetische storingen. Echter wordt UTP meestal als verzamelbegrip gebruikt voor alle netwerkkabels, ongeacht de afscherming. En ook de benamingen internetkabel, ethernetkabel of twisted pair kabel worden als verzamelbegrip voor alle kabels gebruikt die data kunnen overdragen.

Welke internetkabel heb je nodig?

Voor het aanleggen van internet- of telefoniebekabeling heb je een netwerkkabel nodig. Je hebt dan de keuze uit de niet-afgeschermde utp-kabel of de afgeschermde netwerkkabel, zoals de ftp (Foiled Twisted Pair), stp (Shielded Twisted Pair) of s/ftp kabel. Daarnaast kun je ook nog verschillende doorvoersnelheden kiezen. Deze keuze hangt af van het doel van het netwerk.

Het gebruiken van een afgeschermde ftp-kabel is belangrijk wanneer er in de buurt van de internetkabel nog andere COAX-, stroom- of krachtkabels liggen. Door het gebruik van folie in de ftp-kabel is de kans op storing in verbinding of data-overdracht (interferentie) kleiner dan bij een niet-afgeschermde utp-kabel.

Wat is het verschil tussen utp- en ftp-kabels?

Het gebruiken van een afgeschermde ftp-kabel is belangrijk wanneer er in de buurt van de internetkabel nog andere COAX-, stroom- of krachtkabels liggen. Door het gebruik van folie in de ftp kabel is de kans op storing in verbinding of data-overdracht kleiner dan bij een niet-afgeschermde utp kabel.

Uitleg van aanduidingen

De constructies van kabels worden aangeduid met letters. Hieronder leggen we het verschil tussen de utp-, ftp- en stp kabel uit.

U - Unshielded: zonder afscherming.

F - Folie: afscherming met folie om de aderparen.

S - Gevlochten: de aderparen zijn afgeschermd met gevlochten metalen.

Bij afgeschermde aderparen zijn er nog twee varianten:

UTP – de aderparen zijn niet afzonderlijk afgeschermd.

FTP – de aderparen zijn afzonderlijk afgeschermd met folie.

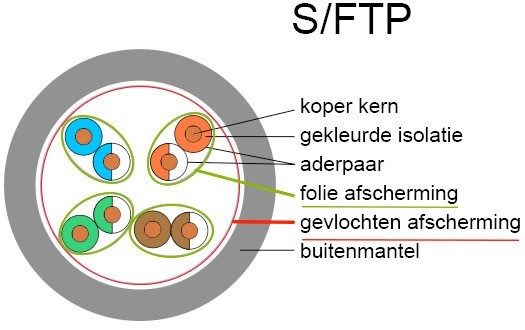

Met deze aanduidingen maken we varianten:

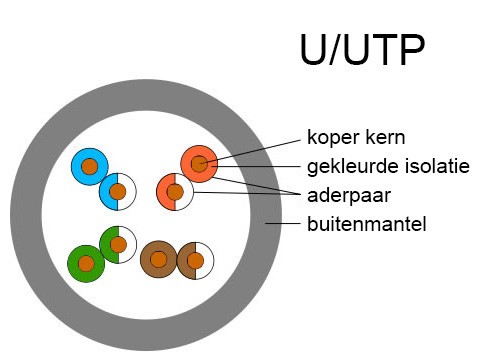

U/UTP: zonder afscherming van aderparen en zonder afscherming per afzonderlijk aderpaar.

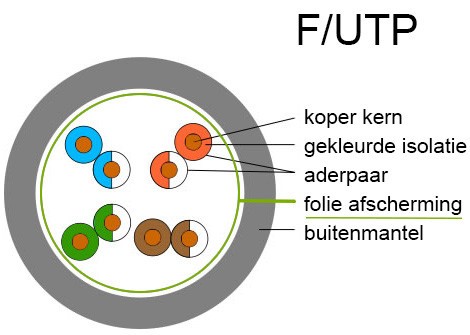

F/UTP: aderparen voorzien van aluminiumfolie, maar zonder afscherming per afzonderlijk aderpaar.

S/FTP: alle aderparen zijn beschermd met gevlochten metaal en iedere afzonderlijke aderpaar is afgeschermd met aluminiumfolie.

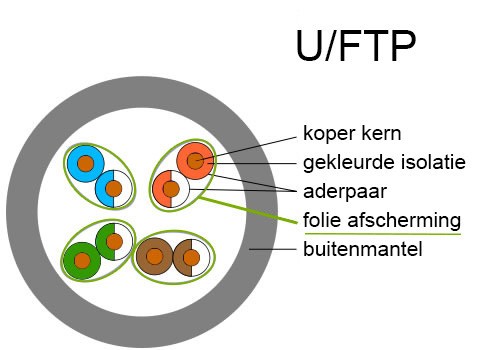

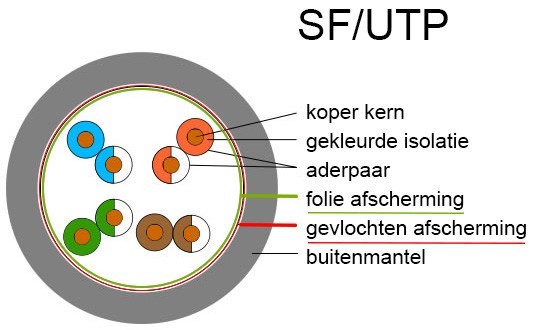

Ter verduidelijking hiervan, staan hieronder de variaties afgebeeld.

En elk van deze kabelvarianten heeft een eigen specifieke snelheid. Deze specificatie duiden we aan met Cat.

Ter verduidelijking van de specificatie samenstellingen, staat hieronder een tabel.

Het verschil tussen Cat5e, Cat6, Cat6a en Cat7

De vuistregel voor de snelheid van een internetkabel is: hoe nieuwer/hoger de categorieaanduiding, hoe sneller de kabel. Hieronder staan de soorten internetkabels.

Hoe hoger het mhz* getal is, hoe meer data er tegelijkertijd verwerkt wordt.

Welke snelheid heb je nodig?

Welke type netwerkkabel en doorvoersnelheid je nodig hebt, is afhankelijk van de situatie waarvoor je de netwerkkabel gebruikt. Hieronder schetsen we drie situaties waarin we een onderscheid maken in doorvoersnelheden.

Thuisnetwerk: maak je in je eentje of met het gezin gebruik van de internetkabel? Dan volstaat in de meeste gevallen een Cat6-kabel. Worden er veel films gedownload, series gebingewatcht en games gespeeld? Dan raden we aan om voor de Cat6a te gaan, omdat de doorvoersnelheid net wat extra's biedt.

Laadpaal: ben je van plan om thuis of op kantoor een laadpaal te plaatsen, is het verstandig om naast de stroomkabel ook direct een datakabel te leggen. Ook maak je nu nog geen gebruik van een slimme laadpaal met load balancing, is dit wél de toekomst. Hiervoor gebruik je het beste een afgeschermde (S/FTP) Cat6 grondkabel.

Thuiswerkplek en Mkb-bedrijven: moet de netwerkaansluiting grote up- en downloads kunnen verwerken van verschillende medewerkers? Of moet jij een belangrijke Teams-vergadering bijwonen vanaf zolder terwijl jouw zoon of dochter aan het gamen is? Dan heeft de netwerkkabel veel data te verwerken op één moment. Voor dit soort situaties raden wij de Cat6a kabel aan.

Grotere bedrijven en IT-netwerken: zit je met een grote groep mensen te werken op een netwerk? Denk aan klantenservice, sales, inkoop en IT? Dan moet het netwerk hard werken om snel en zonder storingen alle data door te zetten. Met een Cat7 kabel kan je netwerk deze uitdagingen aan en ben je klaar voor de digitale toekomst.

Wat misschien al opvalt, is dat de Cat5 kabel niet wordt toegelicht. Met de 3-, 4- en 5G netwerken van tegenwoordig, is de Cat6 de standaard geworden. De Cat6 kabel haalt snelheden tot 1GB per seconde met een doorvoersnelheid van 250 mhz. Daarmee is dit een Cat6 kabel de perfecte kabel voor een thuisnetwerk.

Maar, wil je je voorbereiden op het netwerk van de toekomst? En is dit het moment waarop je een internetkabel moet leggen voor langere tijd? Dan kun je voor de zekerheid alvast de Cat7 netwerkkabel kopen.

Voldoende info?

Als je nu al je keuze hebt weten te maken, dan vind je hieronder alvast enkele categoriëen utp kabel.

CCA of 100% koper netwerkkabel kopen

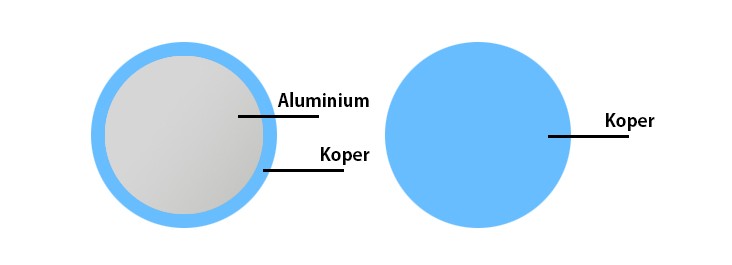

De snelheid van het doorvoeren van signalen is afhankelijk van de geleider. Je hebt keuze uit CCA of 100% koper geleider. Een Copper Clad Aluminium (CCA) draad bevat een koperen draad, maar heeft een aluminium kern. Bij een 100% koper netwerkkabel is (zoals de naam al zegt) alles van koper. De CCA-kabel ziet er aan de buitenkant hetzelfde uit als een koperen netwerkkabel. Maar de koperkabel heeft 5 belangrijke voordelen.

• Een koperkabel behoudt zijn flexibiliteit langer.
• Kleinere kans op kabelbreuk.
• Een koperkabel geleid de signalen beter.
• Direct current (gelijkstroom) weerstand is lager.
• Voldoet aan de ANSI/TIA-568-B2-1 standaard.

Om het maximale uit een UTP-kabel te halen, mag de maximale weerstand niet meer zijn dan 9,38 Ohm DC per 100 meter bij een draaddikte van AWG24 (0,205mm²). Koper is in staat om dit te behalen. Hiermee biedt een 100% koper kabel een optimaal haalbare snelheid en betrouwbaarheid voor de betreffende UTP categorie.

De CCA-netwerkkabel is een goedkopere variant, wat ook meteen het belangrijkste voordeel is van deze internetkabel. Kies je voor de CCA-kabel? Overweeg dan of het hebben van een mogelijke lagere doorvoersnelheid en meer kans op zwak signaal problemen oplevert of niet.

Let op: gebruik je PoE (Power over Ethernet)? Dan adviseren wij altijd de 100% koper kabel te kopen.

Het verschil tussen een soepele of stugge kabel

Bij het kiezen van de juiste UTP-kabel moet je vooraf bedenken waarop je de netwerkkabel afmonteert. Want, dit is van invloed op het kopen van een soepele of stugge netwerkkabel. Een soepele of stugge kabel heeft alles te maken met de opbouw van de afzonderlijke aderen.

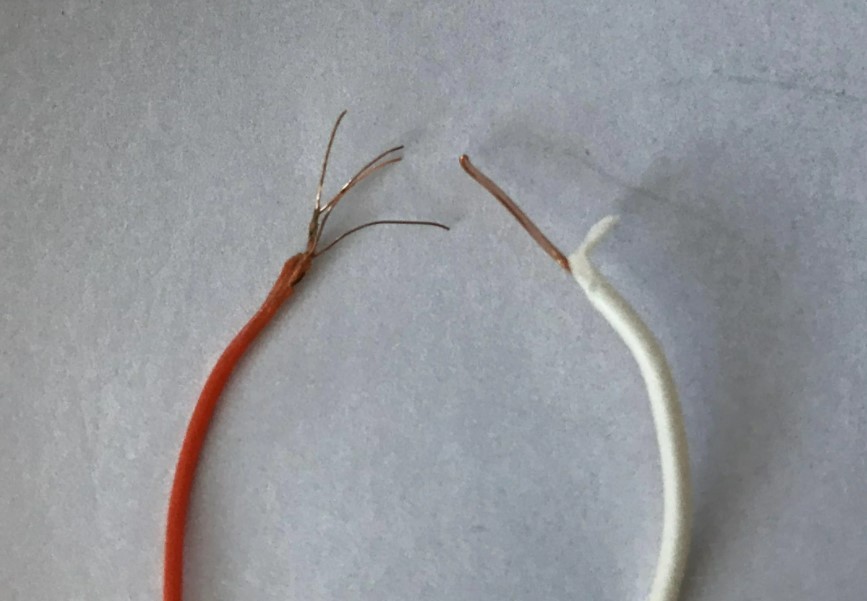

Wanneer je een UTP-kabel stript, zie je 8 kleine aderen. Wanneer je deze aderen afzonderlijk stript, zie je het verschil tussen soepel en stug. Een soepele kabel bestaat uit allemaal kleinere, koperen draadjes (op de foto linker kabel). Een stugge kabel bestaat uit één enkele, solide draad (op de foto rechter kabel).

Een UTP-kabel aansluiten

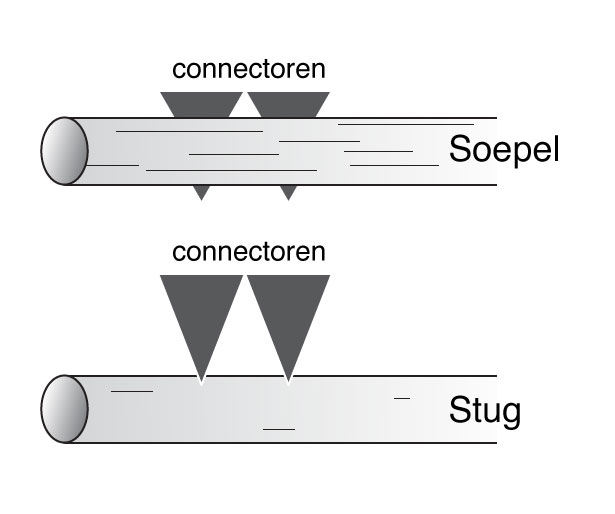

Het monteren van een UTP-kabel kan op twee manieren.

1. Aansluiten op de wandcontactdoos of patchpaneel

Bij het afmonteren van een internetkabel op een wandcontactdoos of patchpaneel is de stugge kabel geschikt. Deze kabel hecht beter op een LSA-strook en zorgt daarmee voor de best mogelijke verbinding. Voor het afmonteren van de stugge kabel gebruik je een LSA-tang.

2. Een RJ45 connector aansluiten aan de kabel

Bij het afmonteren van een internetkabel op een RJ45  tekker is de soepele kabel geschikt. De geleider van de RJ45 plug gaat namelijk volledig door de kern van de ader heen. Dit geeft de best mogelijke verbinding.

Let op: monteer nooit een RJ45 stekker op een stugge kabel. De connector komt slecht tot niet in contact met de solide aderen, waarbij het risico ontstaat dat de geleiders langs de kern schieten. Dit heeft een slechte verbinding tot gevolg. Wil je toch een RJ45 stekker op een stugge kabel monteren? Kies dan alleen voor de stekker die geschikt is voor de stugge kabel. Bekijk hier Cat6a connectoren voor de stugge kabel.

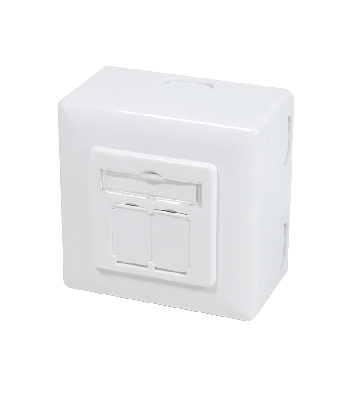

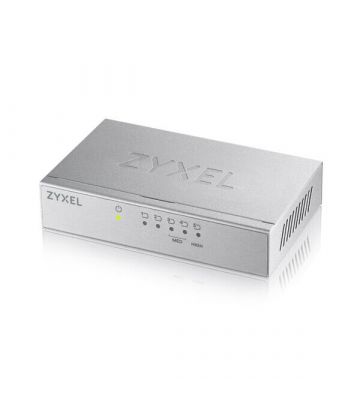

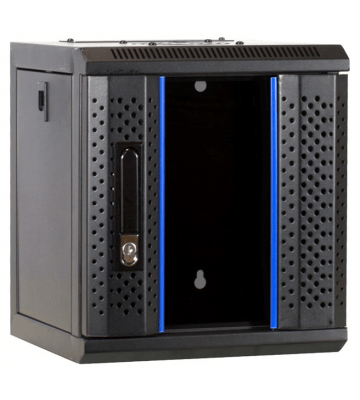

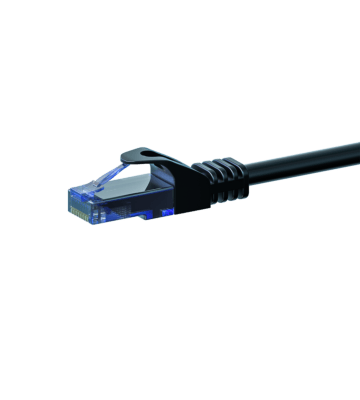

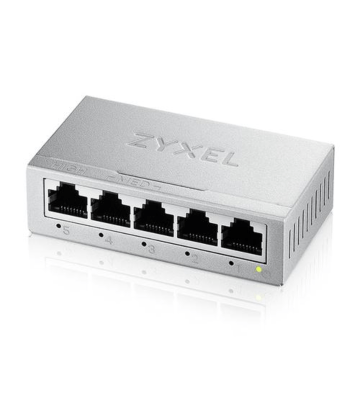

Snel starten? Onze adviezen voor een thuissituatie

Zoals je hebt kunnen lezen is er geen algemeen advies te geven over welke kabel en connectoren je zult moeten gebruiken voor jouw situatie.
Maar op basis van onze veelvoorkomende vragen denken we dat je met onderstaande producten in een thuisomgeving snel aan de slag kunt.

Meer informatie nodig? We staan voor je klaar!
